Kapillarohr-Regler Vorderseite im Detail

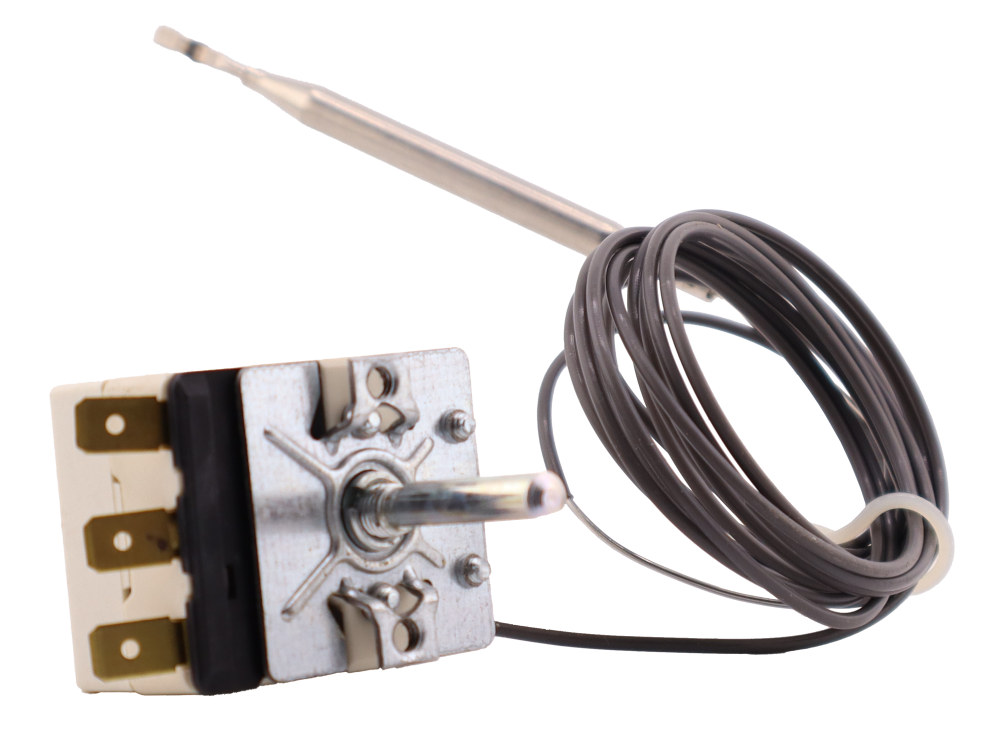

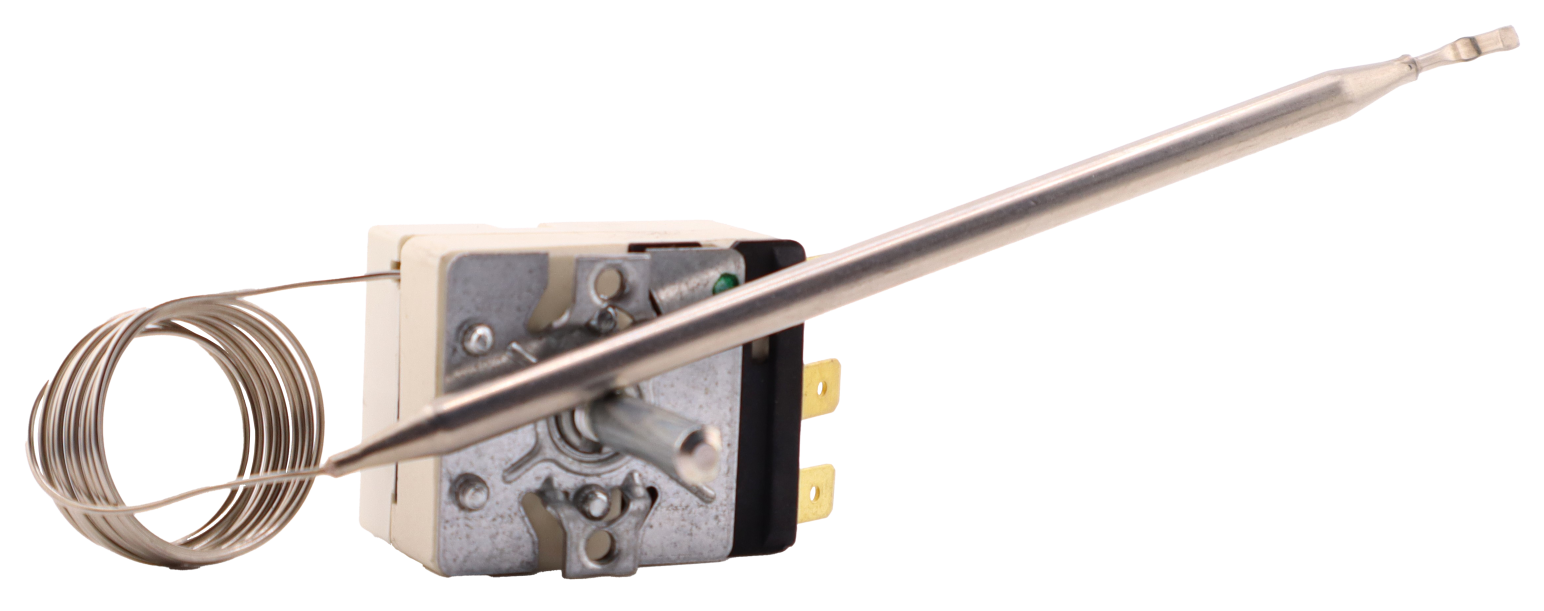

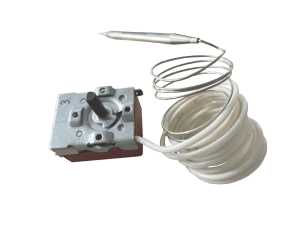

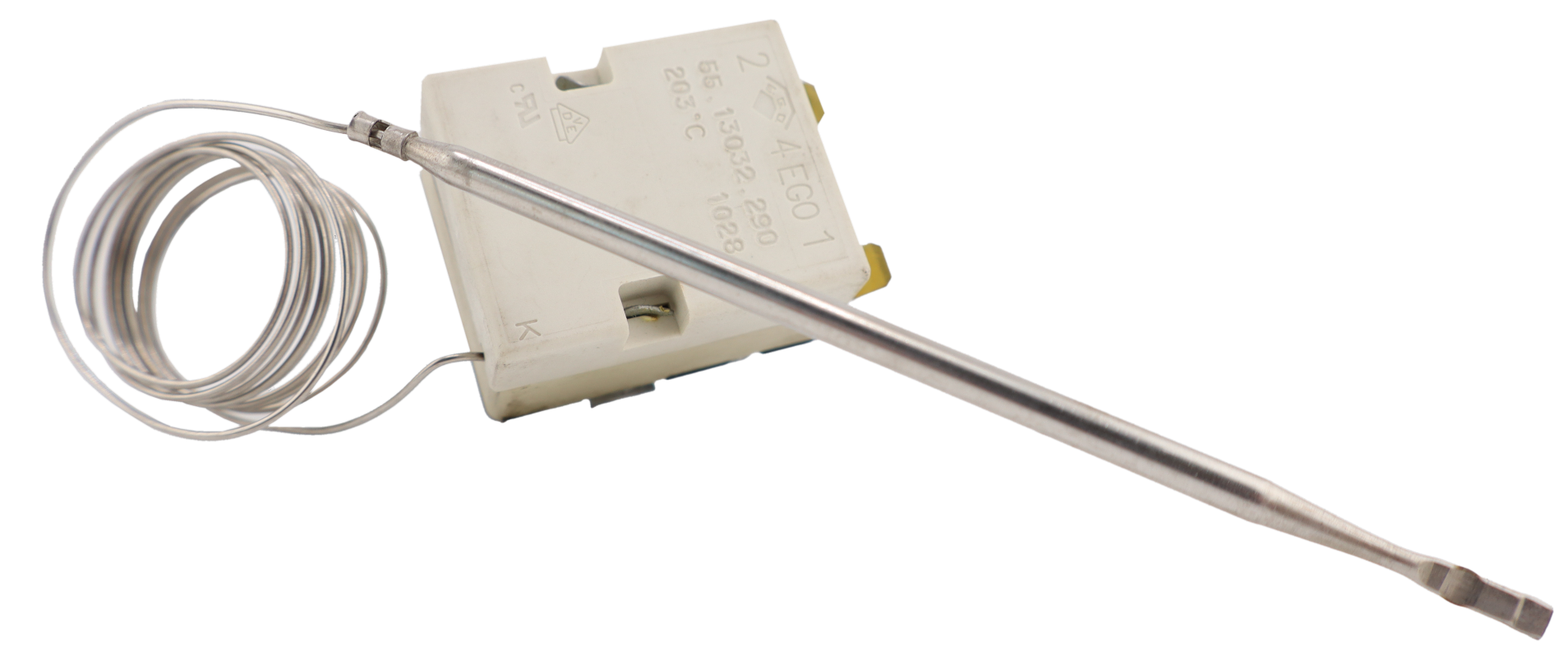

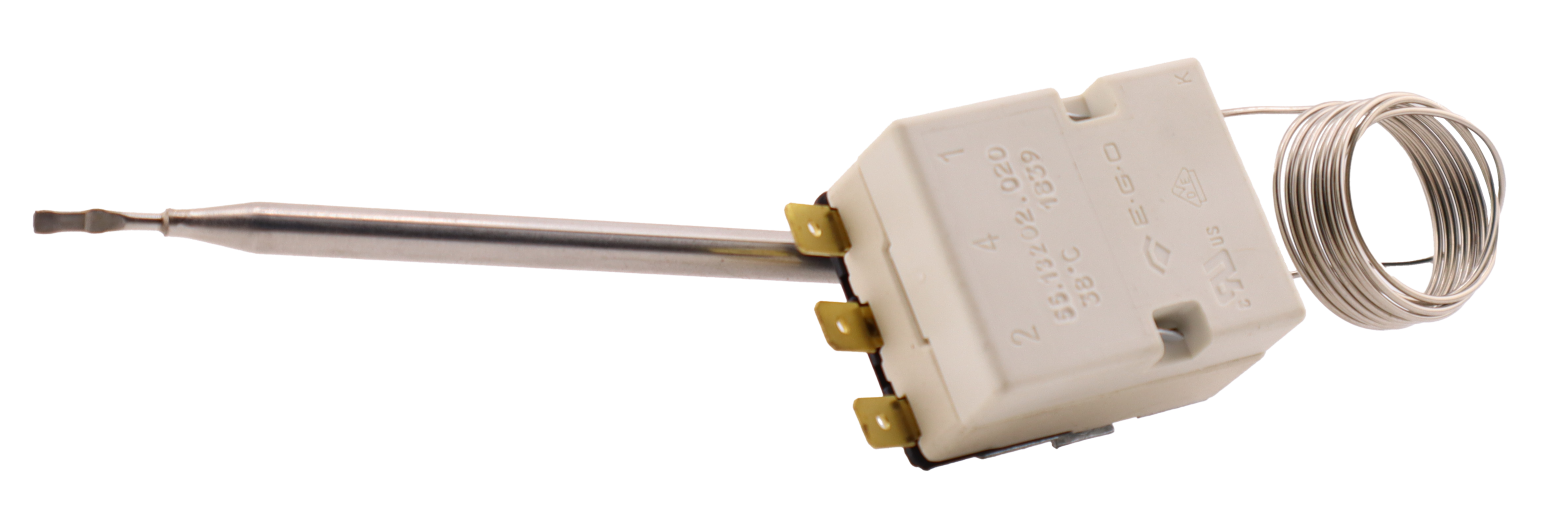

Kapillarrohrregler / Kapillarthermostat mit Fühler aus Edelstahl

1- bis 3-polige Serien
Öffner / Schließer / Wechsler / Wählbegrenzer und TR / STB Kombigeräte
Eine Vielzahl von Fühlerformen und Dimensionen wie z. B. Rundfühler in unterschiedlichen Längen und Durchmessern, Spiralfühler, Knopffühler, u.v.m.
Kapillarrohrlängen bis 5000 mm
Isolierschläuche aus unterschiedlichen Materialien wie Teflon, Silikon usw.
Einstellachse (Spindel) in diversen Ausführungen und Längenmaßen.
Koppelung mit anderen Steuerungsgeräten (Schalter, usw.) möglich
Die Befestigung am Gerät erfolgt über zwei Schrauben M4 (Abstand 28 mm)

Um für jedes Gerät genau den richtigen Temperaturregler liefern zu können, bieten wir eine sehr umfangreiche Auswahl an Produktvarianten unserer Kapillarrohrthermostate mit unterschiedlichsten Regelbereichen.

notwendigen Entfernung an der am besten geeigneten Stelle in der Anwendung angeordnet werden.

Unsere Kapillarrohrthermostate eignen sich besonders gut als Temperaturregler für Heizgeräte jeglicher Art. Die Temperaturregler sind überwiegend mit einer Normachse nach DIN 49284 ausgerüstet. Die Befestigung des Gehäuses am Gerät erfolgt über zwei Schrauben M4 (Abstand 28 mm).

Aufgrund der großen Vielfalt an möglichen Kapillarrohrlängenund Fühlerformen, zeigen unsere Temperaturregler beim Einbau größte Flexibilität und lassen sich an die Gegebenheiten in jedem Gerät optimal anpassen. Der Fühler des Kapillarrohrreglers greift die Temperatur im Medium oder an der Beheizung ab. Das Gehäuse des Kapillarrohrreglers kann in der

Wirkungsschema eines einpoligen Thermostaten

Arbeitsweise

Der Temperatursensor des Kapillarrohrthermostats besteht aus Fühler, Kapillarrohr, Membrane und Füllmedium. Durch die Erwärmung des Fühlers wird das Füllmedium erwärmt und dehnt sich aus. Durch die Ausdehnung des Füllmediums findet in dem geschlossenen System eine Druckerhöhung statt. Diese Druckerhöhung wird in der Membrane in einen Weg umgesetzt.

Der umgewandelte Weg bzw. Hub betätigt einen Schnappschalter und bewirkt damit das Öffnen und Schließen der Kontakte im elektrischen Stromkreis. Die Führungsgröße wird über eine Verstellspindel am Temperaturregler vorgegeben. Die Temperaturregler arbeiten mit sehr kleinen Arbeitswegen. Ein Weg von 0,01 mm entspricht im Backbereich Temperaturen von ca. 3 K.

Mit ihrem Edelstahlfühler und dem biegsamen Kapillarrohr eignen sich Temperaturregler für Heizgeräte für den Einsatz in Geräten, bei denen Bedienelemente und Heizungen in verschiedensten Bereichen angeordnet sind.

Anwendungen

Elektroherde und Backöfen für Haushalt und Gewerbe
Waschmaschinen
Geschirrspülmaschinen
Heizgeräte jeder Art
Heizwasserspeicher
Fritteusen
Warmhaltegeräte
Nachtstromspeicheröfen
Heizungskessel
Heißwassergeräte
Kochgeräte
Laborgeräte
und viele andere

Da wir in diesem Produktbereich auf ein umfangreiches Lagerprogramm an Kapillarrohrreglern sowie eine Vielzahl an bereits festgelegten Sondertypen zurückgreifen können sind hier zahlreiche Lösungsansätze möglich.

Bitte fragen Sie an! Wir beraten Sie gerne über den Einbau und die Funktion unserer Kapillarrohrregler und Kapillarrohr-Thermostate in Ihren Endgeräten und erstellen Ihr individuelles Angebot.

Weitere Informationen

Lagerprogramm Downloads

Temperaturregler - Lagerprogramm

Häufige Fragen

Gibt es ein Standard-Sortiment das auch in kleinen Mengen ab Lager bezogen werden kann?

Da bei bestimmten Anwendungsbereichen ähnliche Temperaturbereiche zu regeln sind, haben wir ein Standardprogramm auf Lager das wir auf Anfrage anbieten können.

Kann ein Kapillarrohr-Regler repariert werden, wenn Fühler oder Rohr beschädigt wurden?

Nein, durch den Flüssigkeitsverlust und den damit verbunden Druckabfall im Kapillarrohr ist der Regler nicht mehr funktionsfähig und muss komplett ersetzt werden.

Muss der Fühler des Kapillarrohr-Reglers unmittelbar an der Heizung angebracht werden?

Das hängt von der Konzeption der Anwendung ab und muss im Einzelfall durch Versuche geprüft werden. Muster für Versuche können auch bei individuell festgelegten Reglern gefertigt werden.
